Буровой станок на гусеничном ходу KT20S для открытых горных работ
Буровой станок на гусеничном ходу KT20S с интегрированным винтовым компрессором - это мощная буровая установка с двумя двигателями, разработанная нашей компанией для использования на крупных открытых горных разработках. Системы ходовой части, вращения и регулировки угла приводятся в движение мощной гидравлической системой. Для движения буровая установка на гусеничном ходу KT20S использует мощный дизельный двигатель. Бурение осуществляется с помощью погружного пневмоударника (DTH) и винтового воздушного компрессора. Наличие пылеулавливателя сухого типа позволяет защитить окружающую среду от отходов бурения. Имеется возможность установки мокрого пылеуловителя. Механизм автоматической загрузки и выгрузки буровых штанг, с плавающим головками, защищающими резьбу буровых штанг, способствует эффективности работы станка. Кабина с кондиционером обеспечивает оператору комфортные рабочие условия.
Крепость породы: f=6-20
Диаметр бурения:135-254 мм
Глубина эффективного бурения (глубина автоматического наращивания бурового става из штанг):35 м
Размеры буровой штанги (диаметр× длина): φ102/φ114/φ127/φ146×5000 мм
Тип пневмоударника: K5、K6、K8
Способ удаления пыли: Сухой способ (вихревой ламинарный, гидравлический привод)/ мокрый пылеуловитель (опционально)
Способ соединения буровых штанг: Автоматический
Способ защиты резьбы буровых штанг: Защита с помощью плавающих головок
Мощность станка: 200/250/315 кВт
Производительность компрессора: 20/26/31 м3/мин
Номинальная мощность винтового компрессора: 25 бар
Дизельный двигатель: QSB3.9-C125-30
Мощность дизельного двигателя /обороты: 93 кВт /2200об/мин
Электродвигатель: Y2-280-4
Мощность электродвигателя /обороты: 75 кВт /1470об/мин
Скорость движения: 0-2.2 км/ч
Максимальная тяга станка: 175 кН
Преодолеваемый подъем: 25°
Дорожный просвет: 480 мм
Угол подъема буровой стрелы в поперечной плоскости: 42°
Угол наклона аппарели в поперечной плоскости:123°
Угол поворота аппарели в продольной плоскости: налево 42°, направо 33°
Угол поворота буровой стрелы в продольной плоскости: налево 20°, направо 40°
Максимальное тяговой усилие аппарели: 65 кН
Расстояние выдвижения: 5000 мм
Наращивание длины:1200 мм
Скорость вращения гиратора: 0-70 об/мин
Вращающий момент: 6100 Н·м
Общая масса станка: 32000 кг
Габаритные размеры станка в рабочем режиме (Д×Ш×В):10500×4400×9300 мм
Габаритные размеры станка при транспортировке (Д×Ш×В):11000×3300×3400 мм

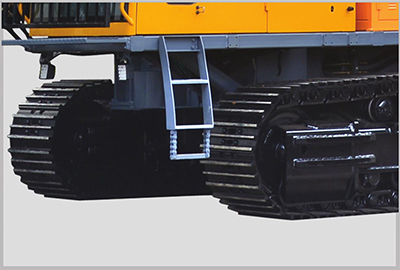

Мощная гусеничная платформа из стальных траков

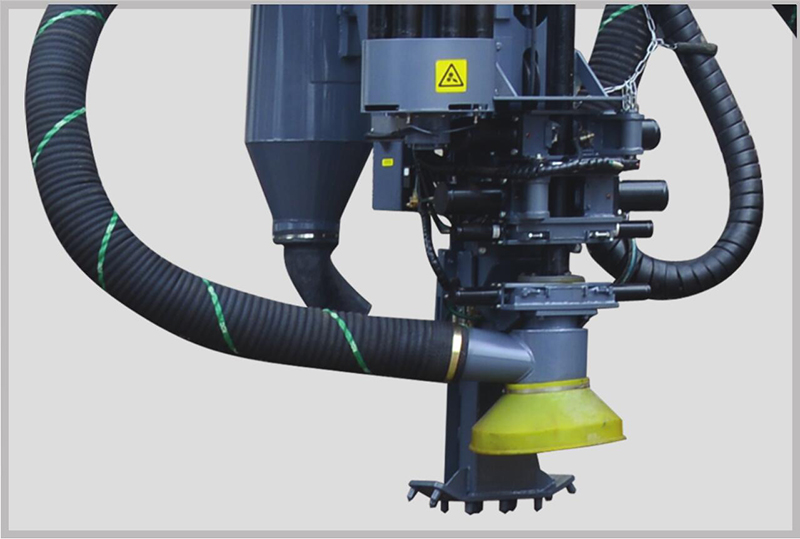

Механизм автоматической загрузки и выгрузки буровых штанг
