Буровой станок KT5C для открытых работ
Наш буровой станок KT5C ударно-вращательного бурения (DTH) используется в открытых горных работах. Станок представляет собой усовершенствованное буровое устройство со встроенной винтовой воздушной компрессорной системой, имеет компактную и прочную конструкцию, гусеничную платформу, обеспечивающую мобильность передвижения, и обеспечивает высокую производительность и эффективность бурения. Станок оснащен двигателем Yuchai (China III), соответствующим всем действующим национальным стандартам по выбросам загрязняющих веществ и негативному воздействию на окружающую среду.
Краткие характеристики
Диаметр бурения: Φ80−105ммГлубина эффективного бурения: 25 м
Механизм подачи: гидравлический цилиндр — пластинчатая цепь
Ход подачи: 3000 мм
Двигатель станка: Yuchai YC6J190-T303 (140кВт/190л.с.)
Модель: KT5C
Крепость породы: f=6-20
Диаметр бурения: 80-105 мм
Глубина эффективного бурения: 25 м
Скорость движения: 2.5/4.0 км/ч
Преодолеваемый подъем: 30°
Дорожный просвет: 430мм
Мощность станка:140 кВт
Дизельный двигатель станка: Yuchai YC6J190-T303
Производительность винтового компрессора:10 м3/мин
Давление компрессора на выходе:15 бар
Габаритные размеры: (Д×Ш×В)6500×2400×2600 мм
Общая масса: 8000 кг
Скорость вращения гиратора: 0-120 об/мин
Крутящий момент ротора:1400 Н·м
Тяговое усилие: 25000 Н
Угол наклона буровой стрелы в поперечной плоскости: вверх 54°, вниз 26°
Угол наклона аппарели в поперечной плоскости: 125°
Угол поворота аппарели в продольной плоскости: вправо 47 °, влево 47°
Боковой горизонтальный угол поворота аппарели: вправо -15°～97°
Угол поворота буровой стрелы в продольной плоскости: вправо 53°, влево 15°
Угол выравнивания ходовой части: вверх 10°, вниз 9°
Расстояние выдвижения за один ход: 3000 мм
Наращивание аппарели: 900 мм
Тип пневмоударника: M3
Размеры буровой штанги: φ64×3000 мм
Способ пылеулавливания: Сухой способ (вихревой ламинарный, гидравлический привод)
Крепость породы: f=6-20
Диаметр бурения: 80-105 мм
Глубина эффективного бурения: 25 м
Скорость движения: 2.5/4.0 км/ч
Преодолеваемый подъем: 30°
Дорожный просвет: 430мм
Мощность станка:140 кВт
Дизельный двигатель станка: Yuchai YC6J190-T303
Производительность винтового компрессора:10 м3/мин
Давление компрессора на выходе:15 бар
Габаритные размеры: (Д×Ш×В)6500×2400×2600 мм
Общая масса: 8000 кг
Скорость вращения гиратора: 0-120 об/мин
Крутящий момент ротора:1400 Н·м
Тяговое усилие: 25000 Н
Угол наклона буровой стрелы в поперечной плоскости: вверх 54°, вниз 26°
Угол наклона аппарели в поперечной плоскости: 125°
Угол поворота аппарели в продольной плоскости: вправо 47 °, влево 47°
Боковой горизонтальный угол поворота аппарели: вправо -15°～97°
Угол поворота буровой стрелы в продольной плоскости: вправо 53°, влево 15°
Угол выравнивания ходовой части: вверх 10°, вниз 9°
Расстояние выдвижения за один ход: 3000 мм
Наращивание аппарели: 900 мм
Тип пневмоударника: M3
Размеры буровой штанги: φ64×3000 мм
Способ пылеулавливания: Сухой способ (вихревой ламинарный, гидравлический привод)

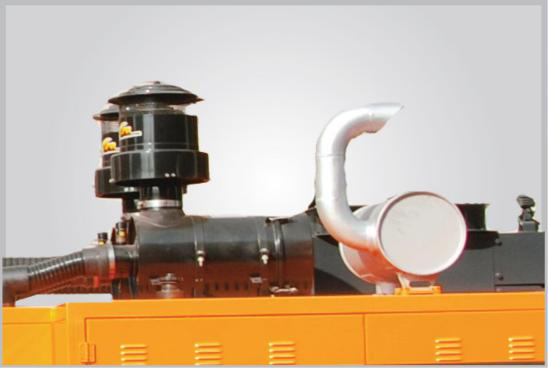

Воздушный фильтр

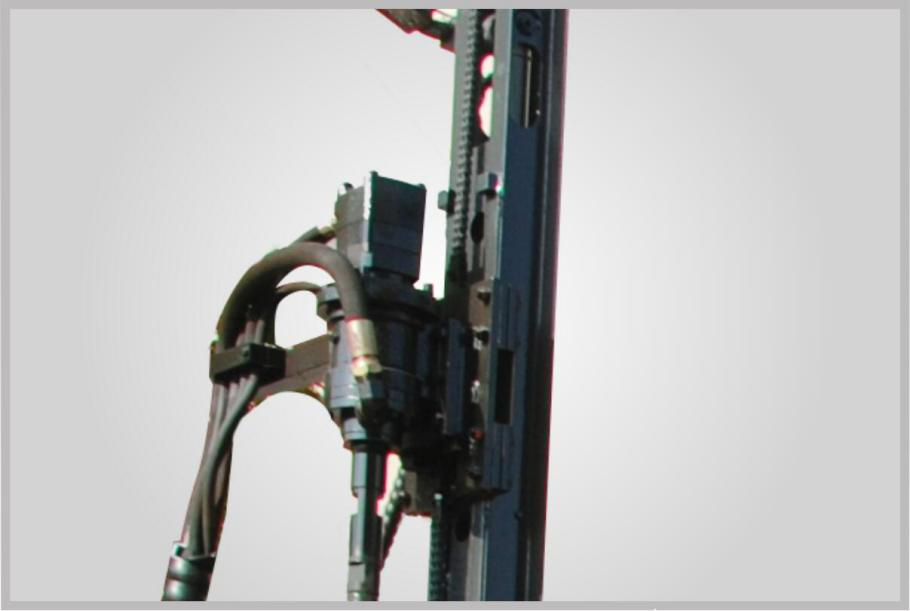

Гиратор с высоким крутящим моментом
Гусеничная платформа, адаптирующаяся к любой поверхности
Удобная панель управления
Гиратор с высоким крутящим моментом
Гусеничная платформа, адаптирующаяся к любой поверхности
Удобная панель управления
