Малогабаритная самоходная буровая установка KG510/KG510H
Буровой станок KG510/KG510H с погружным пневмоударником является нашей новой усовершенствованной буровой установкой с дизельным двигателем, предназначенной для разведки новых месторождений. Станок оснащен четырехцилиндровым двигателем Yuchai, который обеспечивает отличную производительность и соответствует всем действующим национальным стандартам по выбросам загрязняющих веществ и негативному воздействию на окружающую среду. Полноприводная гусеничная платформа станка с автоматическим выравниваем платформы, и мощным двигателем с плунжерным насосом высокого давления, обеспечивают высокую проходимость и способность преодолевать крутые подъемы.
Ударно-вращательный буровой станок KG510H оснащен пылеуловителем, снижающим негативное воздействие на окружающую среду.
Краткие характеристики
Диаметр бурения: Φ105-152мм
Глубина эффективного бурения: 25м
Механизм подачи: гидравлический цилиндр – пластинчатая цепь
Ход подачи: 3000мм
Двигатель станка: YC4DK80-T302(58кВт/2200об/мин）/Yuchai YC4DK80-T302(58кВт/2200об/мин)
Общая масса: 6500кг / 7000кг
Габаритные размеры (Д×Ш×В): 6800×2200×2850мм / 6800×2450×2850мм
Крепость породы: f=6-20
Диаметр бурения: Φ105-152мм
Глубина эффективного бурения: 25м
Скорость вращения ротора: 0-100об/мин
Крутящий момент: 3000Н·м
Тяговое усилие: 40кН
Механизм подачи: гидравлический цилиндр – пластинчатая цепь
Ход подачи: 3000мм
Скорость движения: 0-3.5км/ч
Преодолеваемый подъем: ≤30°
Дорожный просвет: 440мм
Угол наклона аппарели в поперечной плоскости: вниз: 135°, вверх: 50°, всего: 185°
Угол поворота аппарели в продольной плоскости: влево: 50°, вправо: 50°, всего: 100°
Угол наклона буровой стрелы в поперечной плоскости: вниз: 50°, вверх: 25°,всего: 75°
Угол поворота буровой стрелы в продольной плоскости: влево: 45°, вправо: 45°, всего: 90°
Угол выравнивания ходовой части: ±10°
Наращивание аппарели: 900мм
Двигатель станка: YC4DK80-T302(58кВт/2200об/мин)/Yuchai YC4DK80-T302(58кВт/2200об/мин)
Тип пневмоударника: K4
Размеры буровой штанги: Φ76×3м Φ89×3м /Φ76×3м или Φ89×3м
Расход сжатого воздуха:13-22м3/мин
Максимальная высота горизонтальной скважины: 2850мм
Минимальная высота горизонтальной скважины: 900мм

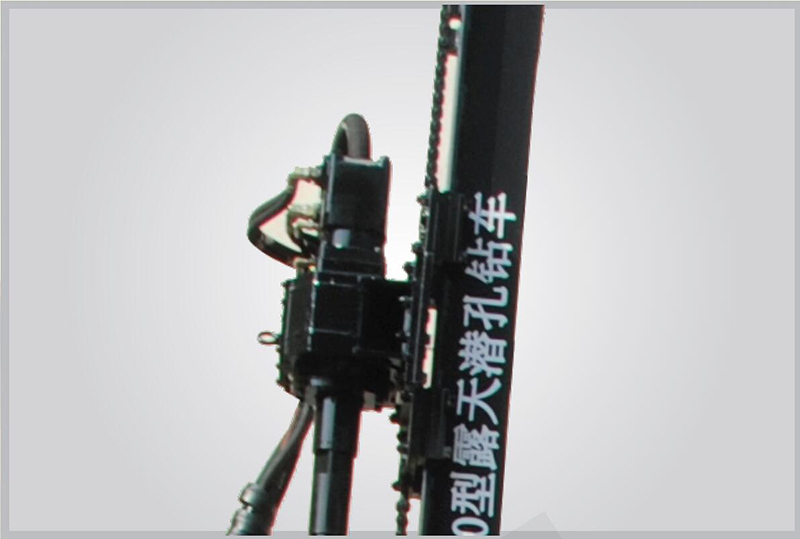

Гиратор с высоким крутящим моментом

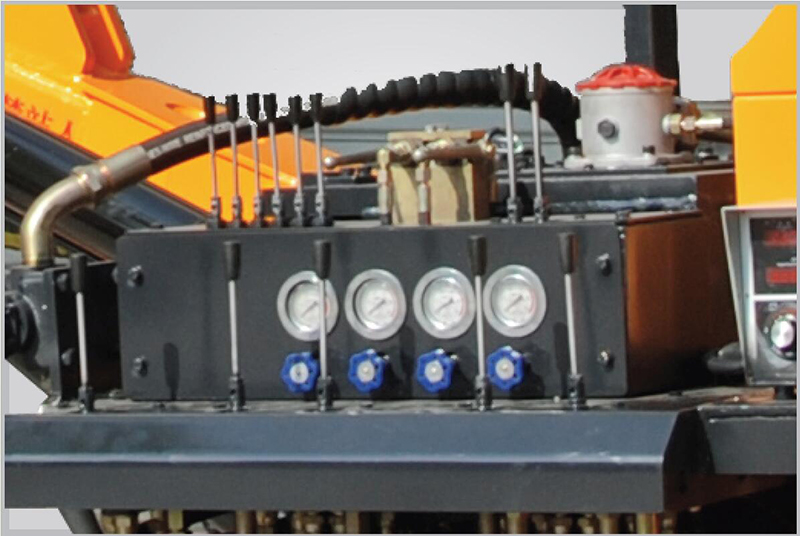

Стабильная гидравлическая система

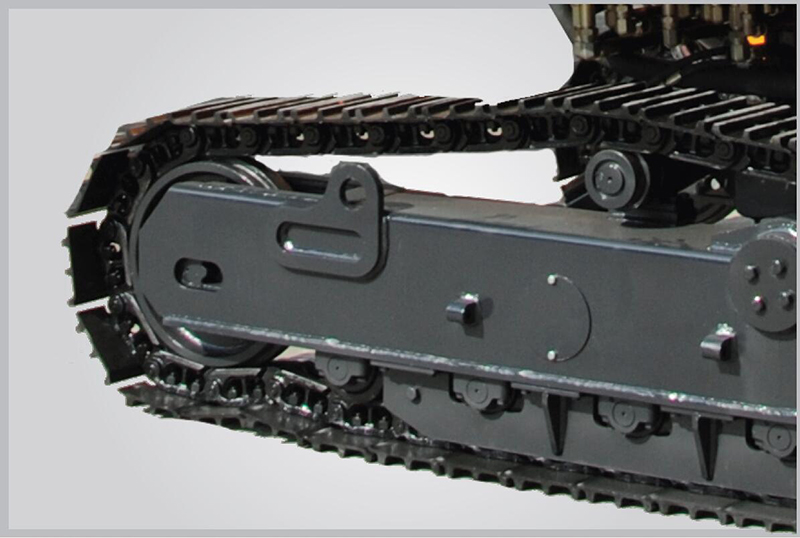

Гусеничная платформа, адаптирующаяся к любой поверхности
Мобильный винтовой воздушный компрессор
