Буровая установка на гусеничном ходу KG915(D)
Буровая установка низкого давления на гусеничном ходу KG915(D) оборудована плавным механизмом регулирования наклона и наращивания аппарели и способна выполнять горизонтальное сверление при воплощении проектов по охране водных ресурсов, открытых горных работах и экскаваторных работах. Рама машины наклоняется на 45°, поэтому оператор может беспрепятственно наблюдать за процессом спуска штанги. Данная буровая установка оборудована элеватором, который значительно повышает эффективность работы. Буровой агрегат KG915(D) поможет значительно сократить затраты труда на выполнение буровых работ.
Модель: KG915 / KG915D
Твердость породы: F=6-20
Диаметр скважины (мм): Φ80-105 мм
Глубина бурения (м): 25м
Рабочее давление: 0.7-1.4 MПa
Расход воздуха: 9-13 м3/мин
Скорость вращения: 0-120 об/мин
Крутящий момент: 980 Нм
Усилие при подъеме:17 кН
Приводной механизм: Гидроцилиндр - цепная тяга
Ход подачи: 2000 мм
Скорость передвижения: 0-2.0 км/ч
Преодолеваемый уклон: 30°
Дорожный просвет: 290 мм
Масса: 3900 кг
Габаритные размеры: 4600*2120*1800 мм
Угол запрокидывания аппарели: вниз: 145°, вверх: 55°, всего: 185°
Угол бокового поворота аппарели: влево: 100°, вправо: 45°, всего: 145°
Угол подъема стрелы: вниз: 50°, вверх: 25°, всего: 75°
Наращивание аппарели: 900 мм
Дизельный двигатель / электрический двигатель: YC2108 (33 кВт /2200 об/мин) / 22 кВт (1460 об/мин)
Буровая штанга: Φ60*2000 мм
Твердость породы: F=6-20
Диаметр скважины (мм): Φ80-105 мм
Глубина бурения (м): 25м
Рабочее давление: 0.7-1.4 MПa
Расход воздуха: 9-13 м3/мин
Скорость вращения: 0-120 об/мин
Крутящий момент: 980 Нм
Усилие при подъеме:17 кН
Приводной механизм: Гидроцилиндр - цепная тяга
Ход подачи: 2000 мм
Скорость передвижения: 0-2.0 км/ч
Преодолеваемый уклон: 30°
Дорожный просвет: 290 мм
Масса: 3900 кг
Габаритные размеры: 4600*2120*1800 мм
Угол запрокидывания аппарели: вниз: 145°, вверх: 55°, всего: 185°
Угол бокового поворота аппарели: влево: 100°, вправо: 45°, всего: 145°
Угол подъема стрелы: вниз: 50°, вверх: 25°, всего: 75°
Наращивание аппарели: 900 мм
Дизельный двигатель / электрический двигатель: YC2108 (33 кВт /2200 об/мин) / 22 кВт (1460 об/мин)
Буровая штанга: Φ60*2000 мм

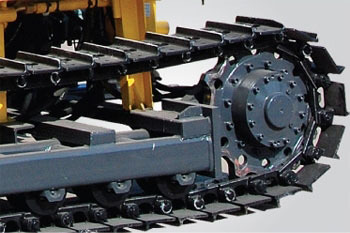

Гусеница

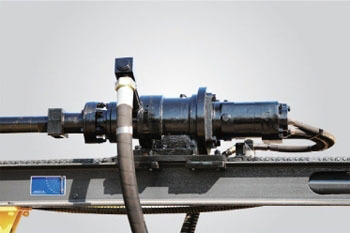

Гиратор
Гиратор
Буровая коронка , диаметр: 90 мм
Буровая штанга, диаметр*длина: Φ60x2000 мм
Буровое долото: 90
Буровая штанга, диаметр*длина: Φ60x2000 мм
Буровое долото: 90

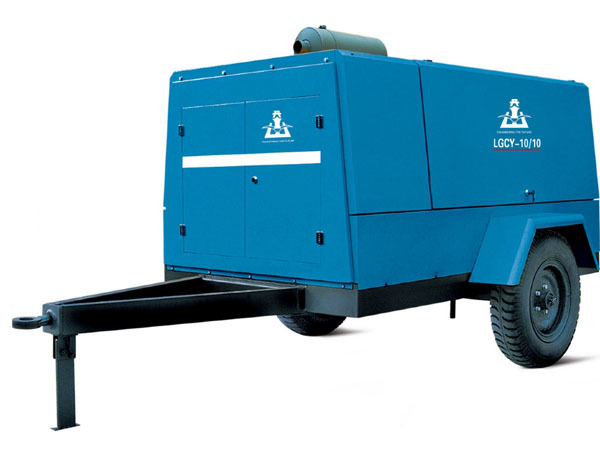

Передвижной дизельный винтовой компрессор LGCY-10/10
Передвижной дизельный винтовой компрессор LGCY-12/10

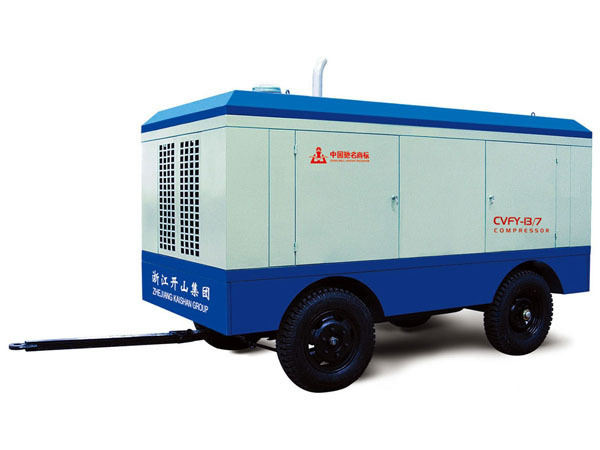

Передвижной дизельный поршневой компрессор CVFY-13/7
Передвижной дизельный поршневой компрессор
Модель: CVFY-13/7
Производительность (м3/мин):13
Давление нагнетания (MПa): 0.7
Цилиндры (Диаметр * Кол-во): 260*2/160*2
Дизельный двигатель: YUCHAI YC6108ZG, 108 кВт; CUMMINS 6BT5.9-C118
Объем топливного бака (л): 350
Габаритные размеры (Д*Ш*В), см: 350*170*210
Масса (кг): 3100
Передвижной дизельный винтовой компрессор
Модель: LGCY-10/10 / LGCY-12/10
Производительность:10 м3/мин (353 куб фт/мин) / 12 м3/мин (424 куб фт/мин)
Рабочее давление: 10 бар /145 Psi /10 бар /145 Psi
Артикул: SKY148MM / SKY148LM
Ёмкость масляной системы: 25 л / 35 л
Число ступеней: Одна / Одна
Уровень шума, дБ (a): 80±3 / 80±3
Выпускной штуцер* кол-во: G1 ½×1&G¾×1/ G1 ½×1&G¾×1
Двигатель: Cummins / Yuchai
Модель двигателя: Cummins 4BTA3.9-C125 / YC6B150Z-K20
Диаметр цилиндра*ход цилиндра*кол-во цилиндров: 102*120*4 / 108*125*6
Подача: 3.9 л / 6.871 л
Номинальная скорость вращения:1800 об/мин / 1800 об/мин
Скорость вращения на выходе: 1400 об/мин / 1400 об/мин
Номинальная мощность: 93 кВт /125 л.с. / 110 кВт /150 л. с.
Ёмкость масляной системы дизельного двигателя: 9 л / 15 л
Объем топливного бака: 130 л / 130 л
Напряжение электрической системы: 24 В / 24 В
Размер колеса * Кол-во: 6.5-16×2 / 6.5-16×2
Масса:1900 кг / 2380 кг
Габаритные размеры (Д*Ш*В, мм): 3900*1920*1900 / 3970*1940*2350
Передвижной дизельный винтовой компрессор LGCY-12/10
Передвижной дизельный поршневой компрессор CVFY-13/7
Передвижной дизельный поршневой компрессор
Модель: CVFY-13/7
Производительность (м3/мин):13
Давление нагнетания (MПa): 0.7
Цилиндры (Диаметр * Кол-во): 260*2/160*2
Дизельный двигатель: YUCHAI YC6108ZG, 108 кВт; CUMMINS 6BT5.9-C118
Объем топливного бака (л): 350
Габаритные размеры (Д*Ш*В), см: 350*170*210
Масса (кг): 3100
Передвижной дизельный винтовой компрессор
Модель: LGCY-10/10 / LGCY-12/10
Производительность:10 м3/мин (353 куб фт/мин) / 12 м3/мин (424 куб фт/мин)
Рабочее давление: 10 бар /145 Psi /10 бар /145 Psi
Артикул: SKY148MM / SKY148LM
Ёмкость масляной системы: 25 л / 35 л
Число ступеней: Одна / Одна
Уровень шума, дБ (a): 80±3 / 80±3
Выпускной штуцер* кол-во: G1 ½×1&G¾×1/ G1 ½×1&G¾×1
Двигатель: Cummins / Yuchai
Модель двигателя: Cummins 4BTA3.9-C125 / YC6B150Z-K20
Диаметр цилиндра*ход цилиндра*кол-во цилиндров: 102*120*4 / 108*125*6
Подача: 3.9 л / 6.871 л
Номинальная скорость вращения:1800 об/мин / 1800 об/мин
Скорость вращения на выходе: 1400 об/мин / 1400 об/мин
Номинальная мощность: 93 кВт /125 л.с. / 110 кВт /150 л. с.
Ёмкость масляной системы дизельного двигателя: 9 л / 15 л
Объем топливного бака: 130 л / 130 л
Напряжение электрической системы: 24 В / 24 В
Размер колеса * Кол-во: 6.5-16×2 / 6.5-16×2
Масса:1900 кг / 2380 кг
Габаритные размеры (Д*Ш*В, мм): 3900*1920*1900 / 3970*1940*2350
