Малогабаритная самоходная буровая установка KG420/KG420H
Буровой станок KG420/KG420H с погружным пневмоударником подходит для карьерных и открытых горных работ. Станок оснащен четырехцилиндровым двигателем Yuchai, который обеспечивает отличную производительность и соответствует всем действующим национальным стандартам по выбросам загрязняющих веществ и негативному воздействию на окружающую среду. Полноприводная гусеничная платформа станка с мощным двигателем обеспечивает высокую проходимость и способность преодолевать крутые подъемы. Увеличенный угол наклона мачты с эффективным управлением положением мачты при помощи гидравлических цилиндров позволяют буровой установке соответствовать эксплуатационным требованиям в крайних положениях. Система вращения буровой штанги с двумя двигателями позволяет увеличить вращающий момент и скорость. Подъемный гидравлический цилиндр и пластинчатая цепь увеличивают подъемную силу и надежность работы. Утолщенная конструкция профилей направляющей аппарели надежно удерживает вращательный механизм. Дополнительное кольцо делает процесс загрузки и подъем буровой штанги более удобным.
Буровая установка KG420H оснащена эффективным пылеуловителем, снижающим негативное воздействие на окружающую среду.
Краткие характеристики
Диаметр бурения: Φ90-115мм
Глубина эффективного бурения: 25м
Механизм подачи: гидравлический цилиндр – пластинчатая цепь
Ход подачи: 3980мм
Двигатель станка: YCD4R23T8-80(59кВт/2400об/мин）/Yuchai YCD4R23T8-80(59кВт/2400об/мин)
Общая масса: 5200кг / 5400кг
Габаритные размеры (Д×Ш×В): 6000×2150×2500мм / 6000×2250×2500мм
Крепость породы: f=6-20
Диаметр бурения: Φ90-115мм
Глубина эффективного бурения: 25м
Скорость вращения ротора: 0-120об/мин
Крутящий момент: 1800Н·м
Тяговое усилие: 40кН
Механизм подачи: гидравлический цилиндр – пластинчатая цепь
Ход подачи: 3980мм
Скорость движения: 0-2.5км/ч
Преодолеваемый подъем: ≤30°
Дорожный просвет: 500мм
Угол наклона аппарели в поперечной плоскости: вниз: 135°, вверх: 50°,всего: 185°
Угол поворота аппарели в продольной плоскости: влево: 100°, вправо: 45°, всего: 145°
Угол наклона буровой стрелы в поперечной плоскости: вниз: 50°, вверх: 25°,всего: 75°
Угол поворота буровой стрелы в продольной плоскости: влево: 44°, вправо: 45°, всего: 89°
Угол выравнивания ходовой части: ±10°
Наращивание аппарели: 900мм
Двигатель станка: YCD4R23T8-80 (59кВт/2400об/мин）/Yuchai YCD4R23T8-80 (59кВт/2400об/мин）
Размеры буровой штанги: M3
Тип пневмоударника: Φ64×3м
Расход сжатого воздуха:10-17м3/мин
Максимальная высота горизонтальной скважины: 2750мм
Минимальная высота горизонтальной скважины: 750мм

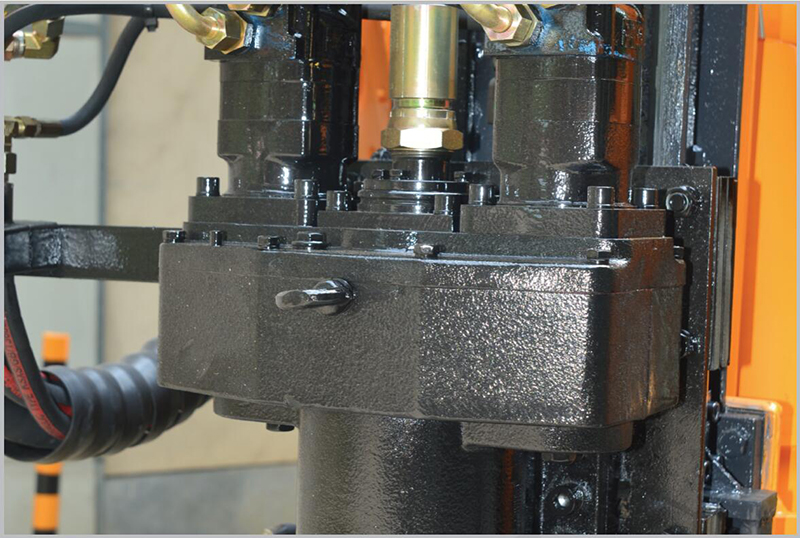

Гиратор с высоким крутящим моментом

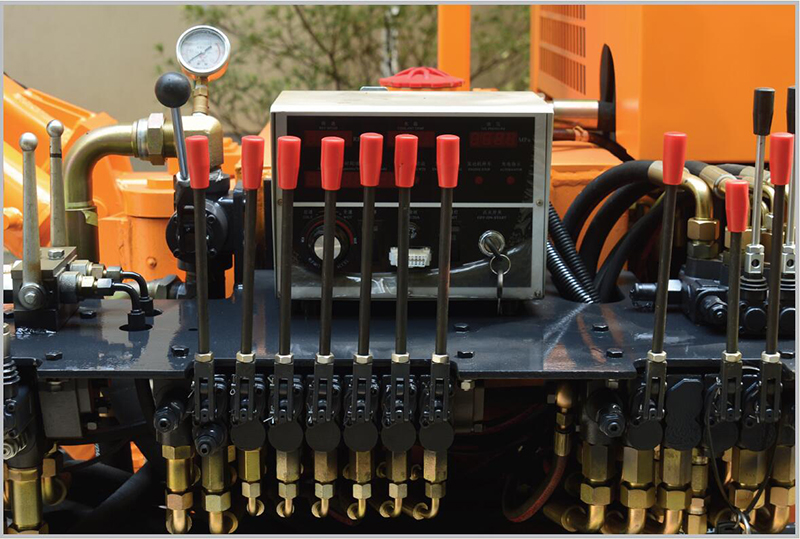

Стабильная гидравлическая система

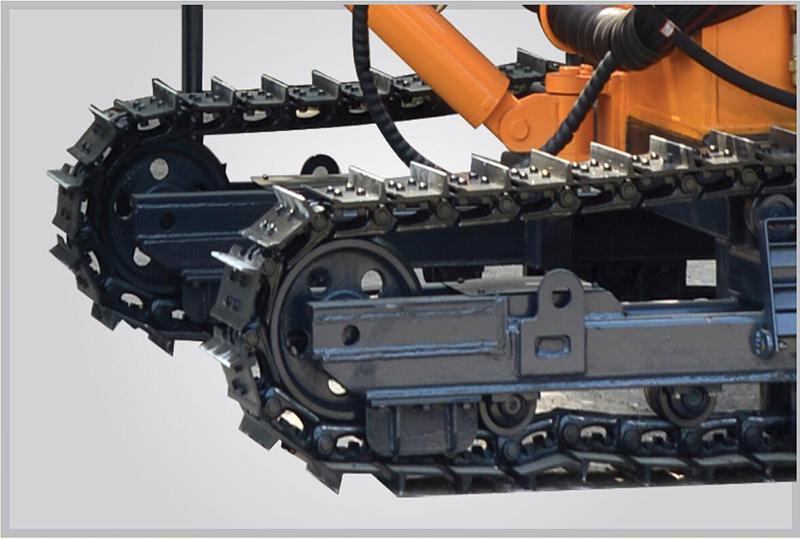

Гусеничная платформа, адаптирующаяся к любой поверхности

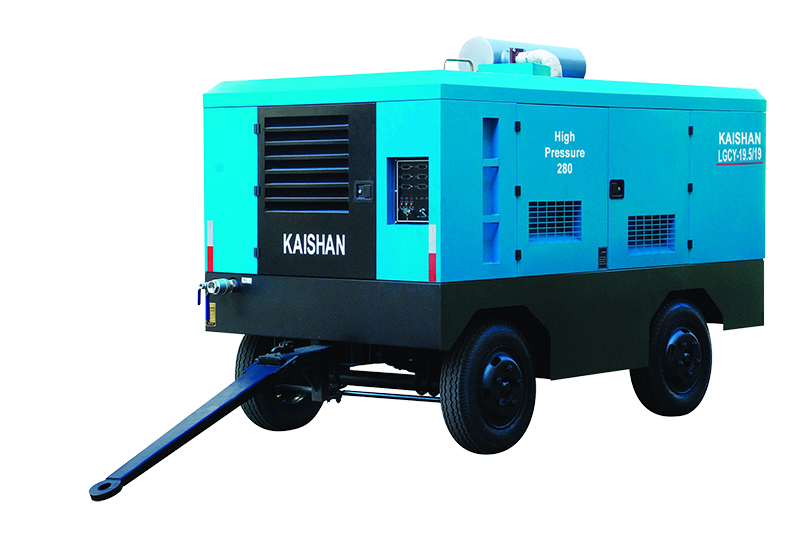

Мобильный винтовой воздушный компрессор
