Буровая установка на гусеничном ходу KT20
Буровая установка высокого давления KT20 относится к модельному ряду высокомощных буровых машин и является результатом многолетних разработок компании Kaishan в области производства буровых установок на гусеничном ходу.
Системы ходовой части, вращения и регулировки угла приводятся в движение мощной гидравлической системой. Установка также оснащена винтовым воздушным компрессором и буровым долотом высокой мощности, что обеспечивает высокую степень бурения породы. Наличие пылеулавливателя сухого типа позволяет защитить окружающую среду от отходов бурения. Замену буровой штанги может выполнить один оператора. Как результат – простота и безопасность эксплуатации установки. Другой отличительной особенностью данной буровой установки является автоматический механизм противозаклинивания, который надежно предотвращает риск заклинивания буровой штанги. Кабина оператора оборудована кондиционером, что создает комфортные условия для работы.

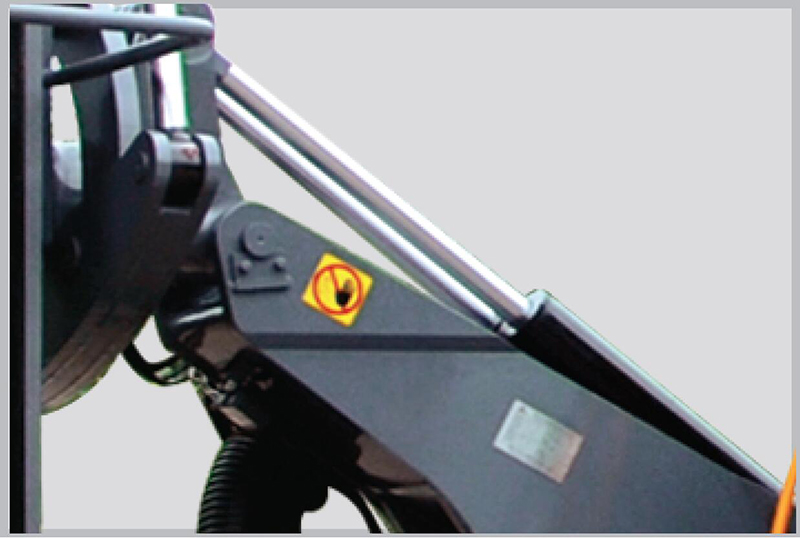

2. Амплитудный механизм аппарели позволяет изменять угол бокового поворота. Общий угол – 130° (вправо: 97°, влево: 33°). Благодаря этой особенности решена проблема с постоянным изменением точки опоры при бурении горизонтальных и вертикальных скважин. Таким образом, минимальная высота скважины составит 550мм, максимальная – 4200мм.
3. Мощный и надежный двигатель с электронной системой впрыска топлива от всемирно известного американского производителя спецтехники Caterpillar.
4. Конструкция двигателя отличается компактностью и простотой обслуживания.
5. Высокая производительность и воздушное давление компрессора (22м3/мин, 25 бар) обеспечивают быстрое и эффективное бурение скважины.

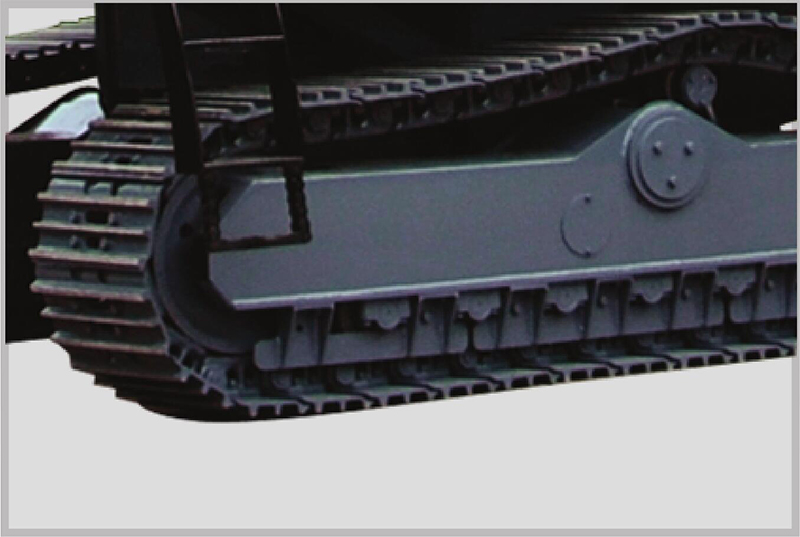

6. Ходовая часть с автоматической системой выравнивания увеличивает маневренность установки и упрощает процесс управления.

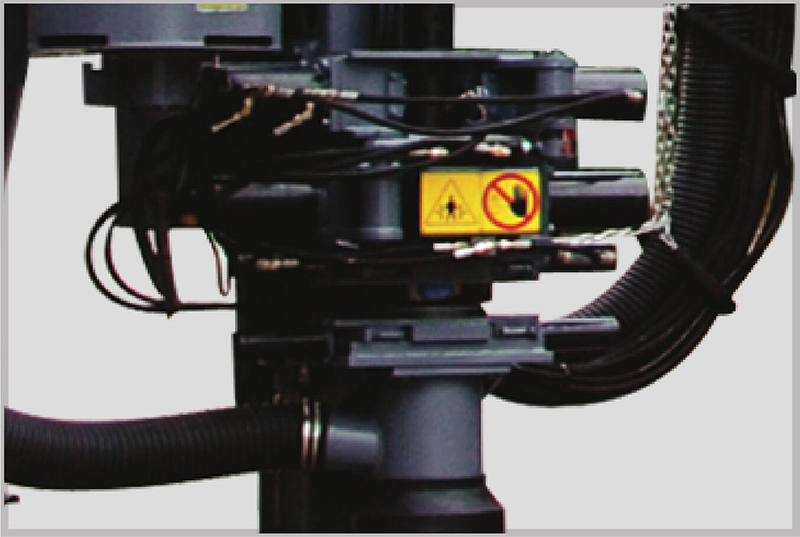

7. Уникальный механизм регулировки бурового инструмента обеспечивает эффективное бурение пород на протяжении всего цикла работ.
8. Комплектующие для пневматической системы и электроники от надежных зарубежных производителей, гарантируют высокое качество и надежность буровой установки KT20.
Твердость породы: f=6-20
Диаметр буровой скважины: Æ135-190 мм
Глубина экономического бурения: 36м (с автоматическим соединением штанг)
Скорость движения: 0-3км/ч
Преодолеваемый подъем: 25°
Дорожный просвет: 430мм
Мощность двигателя: 287кВт
Дизельный двигатель: Caterpillar-C11
Производительность винтового компрессора: 22м³/мин
Номинальная мощность винтового компрессора: 20 бар
Габаритные размеры установки (Д×Ш×В): 11110×2720×3200мм
Масса: 23000кг
Скорость вращения: 0-107 об/мин
Крутящий момент: 4100Н/м
Максимальное тяговое усилие: 45000Н
Угол запрокидывания аппарели:125°
Угол подъема аппарели: вправо: 97°; влево: 33°
Угол бокового поворота аппарели: вправо: 46°; влево: 15°
Угол регулировки шасси: вверх: 10°; вниз: 10°
Расстояние выдвижения: 4000мм
Наращивание длины:1200мм
Буровой молот: HD55A/HD65A
Буровая штанга: Æ89/102×4000мм
Количество штанг: 8+1
Способ удаления пыли: Сухой способ (вихревой ламинарный, гидравлический привод)
Способ соединения буровых штанг: Автоматический
Способ автоматическогопротивозаклинивания: С электрогидравлическим управлением
Способ смазки буровых штанг: Автоматическое распыление масла
Способ защиты резьбы буровых штанг: Защита с помощью плавающих головок
Индикатор угла наклона скважины: Двухмерный индикатор угла наклона скважины
Индикатор глубины скважины: Электронный индикатор глубины скважины
Буровое долото: HD55A/HD65A
Буровая штанга: Æ89/102×4000мм
