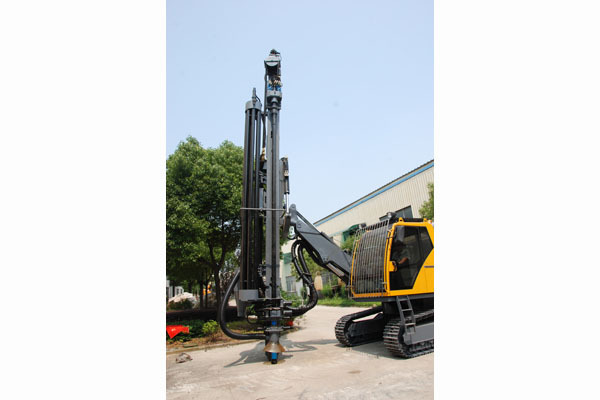

Буровая установка на гусеничном ходу KT15
Интегрированная буровая установка высокого давления KT15 от Kaishan является высокопроизводительным бурильным оборудованием для крупных открытых разработок, которое было спроектировано на основе многолетнего опыта компании. Все рабочие действия машины, включая передвижение, подачу, вращение и регулировку угла, выполняются при помощи мощной гидравлической системы. Благодаря ей бурение штангой или буровым долотом выходит на новый уровень эффективности. С целью предотвращения загрязнения окружающей среды буровая установка оборудована пылеуловителем сухого типа. Буровые штанги максимально удобно заменяются благодаря гидромеханическому манипулятору для снятия и укладки буровых штанг. Автоматическое противозаклинивающее устройство уменьшает число остановок из-за заклинивания буровых штанг. Кабина оператора оборудована кондиционером для повышения комфорта рабочих условий.
Твердость породы: f=6-20
Диаметр скважины:135-190 мм
Глубина бурения: 35 м (автоматическое соединение штанг)
Скорость передвижения: 3.0 км/ч
Преодолеваемый уклон: 25°
Дорожный просвет: 430 мм
Дизельный двигатель: Cummins QSZ13-C400
Мощность двигателя: 298 кВт, 2200 об/мин
Производительность компрессора: 22 м3/мин
Давление на выходе: 25 бар
Системное давление:20 бар
Габаритные размеры (Д*Ш*В):11500 × 2716 × 3540 (мм)
Масса: 23000 кг
Скорость вращения: 0-118 об/мин
Крутящий момент: 4100 Нм
Усилие при подъеме: 65000 Н
Приводной механизм: Двигатель - цепная тяга
Ход подачи: 5000 мм
Угол запрокидывания аппарели:125°
Угол бокового поворота аппарели: Вправо 97° / Влево 33°
Угол бокового поворота стрелы: Вправо 42° / Влево 15°
Угол регулировки горизонтальности шасси: Вверх: 10° / Вниз: 10°
Наращивание мачты:1800 мм
Буровое долото: HD55A
Буровая штанга: φ 89 × 5000/ φ 102 × 5000
Количество штанг: 6+1
Пылеуловитель: Сухой тип (вихревой ламинарный с гидравлическим приводом)
Присоединение и отсоединение буровых штанг: Автоматическое
Противозаклинивающее устройство: Электрогидравлический противозаклинивающий клапан
Устройство смазки буровых штанг: Автоматическая система распыления смазки
Защита резьбы буровых штанг: Защита резьбы с помощью плавающих головок
Индикатор наклона скважины: Двухмерный электронный индикатор
Индикатор глубины скважины: Электронный индикатор глубины и угла наклона скважины

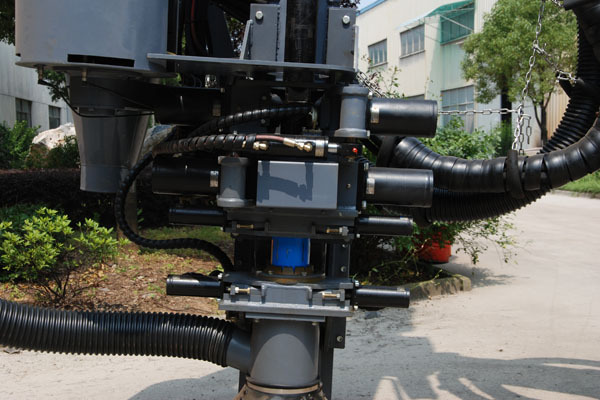

Автоматическое присоединение и отсоединение буровых штанг

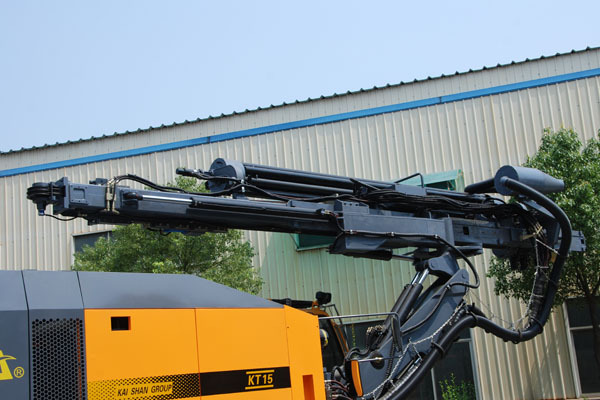

Аппарель

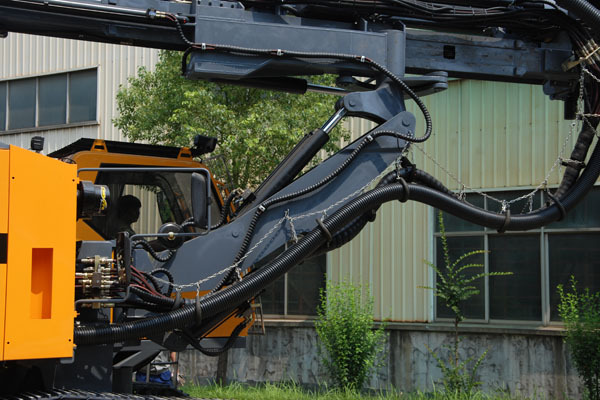

Буровая стрела
