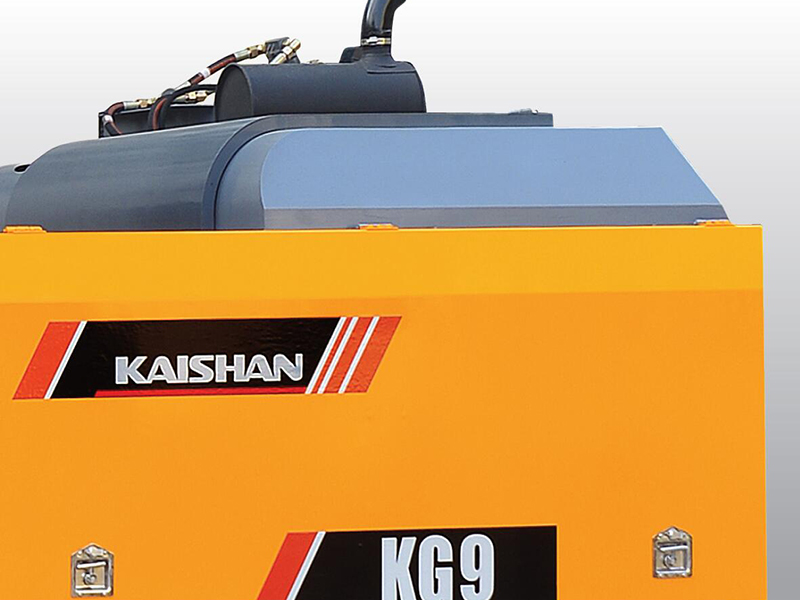

Буровой станок KG9, для карьерных и открытых горных работ
Буровая установка KG9 предназначена для бурения взрывных и контурных скважин диаметром Φ105－152 мм, в вертикальной, наклонной и горизонтальной плоскости, в карьерах и открытых горных работах. Установка оснащена погружным пневмоударником с автоматическим очищением скважины в процессе бурения, а также модулем подачи смазки. Гидравлическая приводная система оснащена противозаклинивающей системой, с возможностью установки дополнительных функций индикации угла и глубины бурения, позволяющей увеличить качество бурения. Для эффективного управления буровой установкой достаточно одного оператора. Эффективная пылеуловительная система, просторная кабина, мощный кондиционер и качественная стереосистема обеспечивают оператору комфортные и безопасные условия работы.
Диаметр буровой скважины: Φ105-152мм
Глубина эффективного бурения: 32м
Ход подачи: 4090мм
Механизм подачи: гидравлический цилиндр – пластинчатая цепь
Двигатель установки: YUCHAI YC6B125-K20(92KW)
Крепость породы: f=6-20
Диаметр бурения: 105-152 мм
Рабочее давление:1.0-2.5 МПа
Расход сжатого воздуха:15-21 м³/мин
Длина автоматического наращивания буровой штанги: 32 м
Скорость движения: 2.5 км/ч
Преодолеваемый подъем: 30°
Дорожный просвет: 430 мм
Мощность бурильной станка: 92 кВт
Модель дизельного двигателя станка: YC6B125-K20
Габаритные размеры (Д×Ш×В): 9000×2500×3100 мм
Общая масса:10000 кг
Скорость вращения ротора: 0-100 об/мин
Крутящий момент: 3500 Н∙м
Максимальное тяговое усилие: 20000 Н
Угол запрокидывания аппарели: 114°

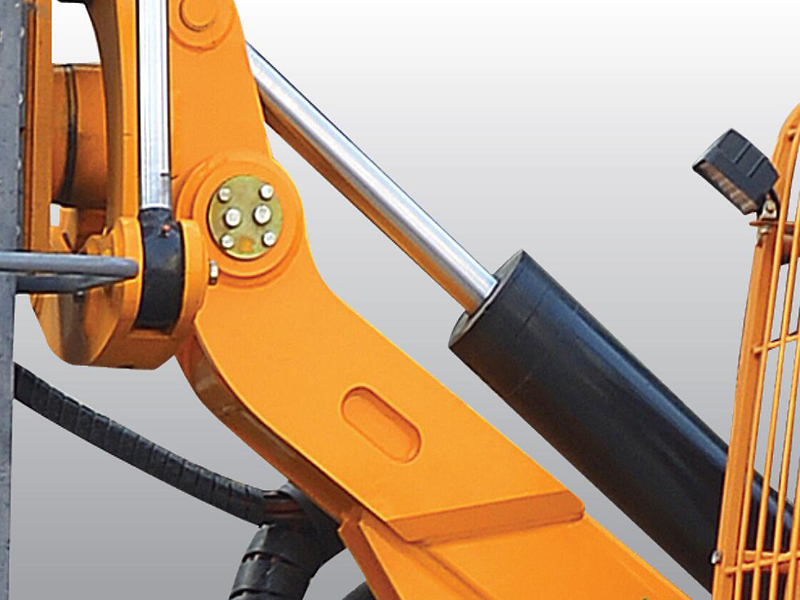

Угол поворота буровой стрелы: -20 °～ +47°
Угол поворота аппарели: -35°～ +95°
Угол поворота буровой стрелы: -5°～ +45°
Угол выравнивания ходовой части: -10°～ +10°
Расстояние выдвижения за один ход: 4490 мм
Наращивание длины:1353 мм
Тип пневмоударника: K4、K5
Диаметр буровой штанги: Φ89×4000 мм
Способ пылеулавливания: Сухой способ (вихревой ламинарный, гидравлический привод)
Устройство защиты от заклинивания: Автоматическия противозаклинивающая система

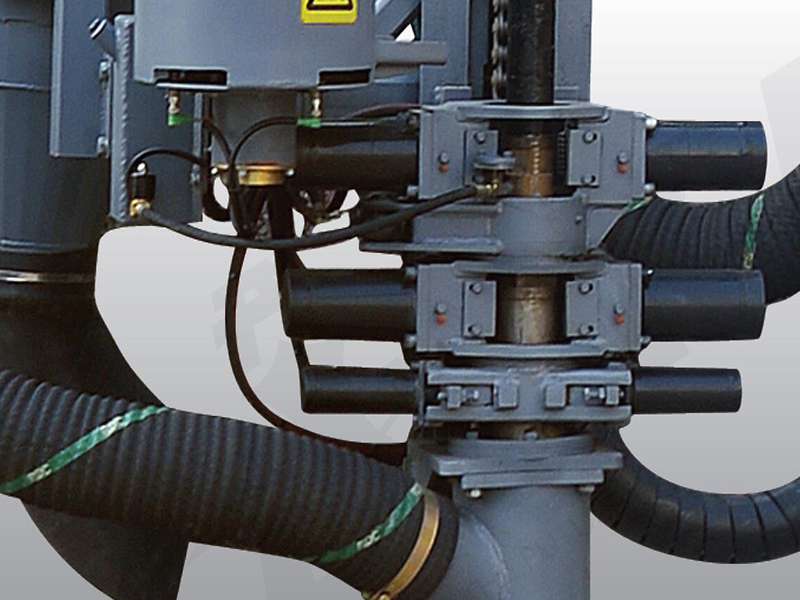

Зажимное устройство: Гидравлическое
Способ разгрузки буровой штанги: Дисковая система

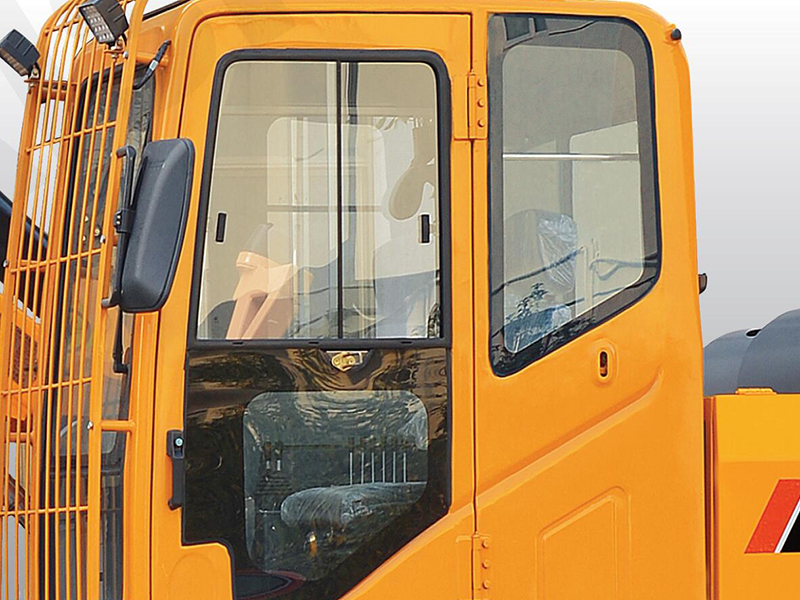

Кабина оператора: Кабина с системой защиты против опрокидывания и от падения груза (ROPS & FOPS) + кондиционер

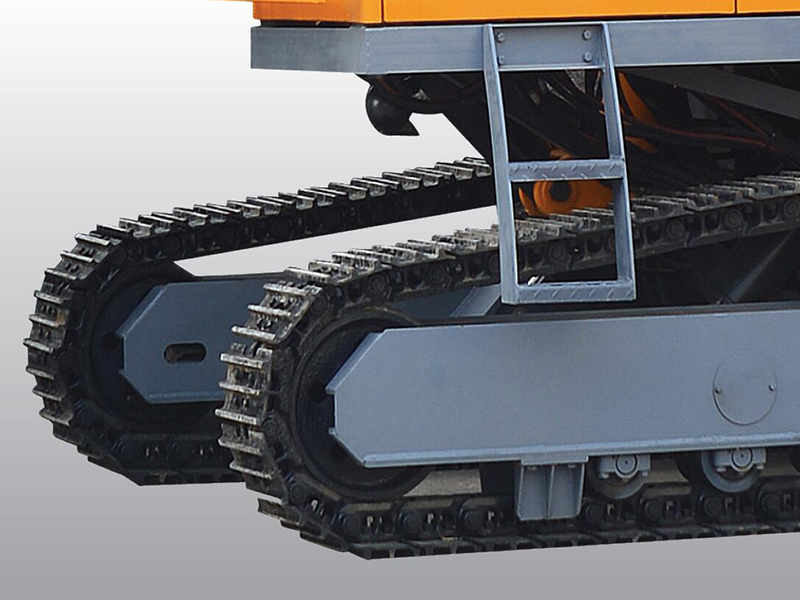

Гусеничная платформа, адаптирующаяся к любой поверхности
Автоматическое загрузочное устройство буровых штанг
Высокоэффективная пылеуловительная система
Просторная кабина, мощный кондиционер и качественная стереосистема обеспечивают комфортные рабочие условия
