Буровой станок KG610/KG610H, для открытых горных работ
Ударно-вращательный буровой станок KG610/KG610H предназначен для карьерных и открытых горных работ. Полноприводная гусеничная платформа станка с автоматическим выравниваем платформы, и мощным двигателем с плунжерным насосом высокого давления, обеспечивают высокую проходимость и способность преодолевать крутые подъемы. Увеличенный угол наклона мачты с эффективным управлением положением мачты при помощи гидравлических цилиндров позволяют буровой установке соответствовать эксплуатационным требованиям в крайних положениях. Система вращения буровой штанги с двумя двигателями позволяет увеличить вращающий момент и скорость. Подъемный гидравлический цилиндр и цепь увеличивают подъемную силу и надежность работы. Встроенный пылеуловитель высокой емкости увеличивает производительность. Дополнительное кольцо делает процесс загрузки и подъема буровой штанги более удобным.
Ударно-вращательный буровой станок KG610H оснащен пылеуловителем, что делает оборудование более экологичным и надежным в эксплуатации.
Краткие характеристики
Диаметр бурения: Φ105-202мм
Глубина эффективного бурения: 40м
Ход подачи: 4010мм
Механизм подачи: гидравлический цилиндр – пластинчатая цепь
Двигатель станка: Cummins QSB3.9-C125(92кВт/2200об/мин)
Общая масса: 7100кг / 7600кг
Габаритные размеры (Д×Ш×В): 6700×2250×2850мм / 6700×2800×2850мм
Крепость породы: f=6-20
Диаметр бурения: Φ105-202мм
Глубина эффективного бурения: 40м
Скорость вращения ротора: 0-110об/мин
Крутящий момент: 4500Н·м
Тяговое усилие: 25кН
Механизм подачиги: дравлический цилиндр – пластинчатая цепь
Ход подачи: 4010мм
Скорость движения: 0-4км/ч
Преодолеваемый подъем: ≤30°
Дорожный просвет: 440мм
Угол наклона аппарели в поперечной плоскости: вниз:135°, вверх: 50°, всего: 185° / вниз:135°, вверх: 50°, всего: 185°
Угол поворота аппарели в продольной плоскости: влево: 40°, вправо: 40°, всего: 80° /влево: 40°, вправо: 40°, всего: 80°
Угол наклона буровой стрелы в поперечной плоскости: вниз: 55°, вверх: 25°, всего: 80° / вниз: 55°, вверх: 25°, всего: 80°
Угол поворота буровой стрелы в продольной плоскости: влево: 45°, вправо: 45°, всего: 90° /влево: 45°, вправо: 45°, всего: 90°
Угол выравнивания ходовой части: ±8°
Наращивание аппарели: 900мм
Двигатель станка: QSB3.9-C125(92кВт/2200об/мин)/Cummins QSB3.9-C125(92кВт/2200об/мин)
Тип пневмоударника: K5
Размеры буровой штанги: Φ76×3м или Φ89×3м
Расход сжатого воздуха:15-26м3/мин
Максимальная высота горизонтальной скважины: 2850мм
Минимальная высота горизонтальной скважины: 900мм

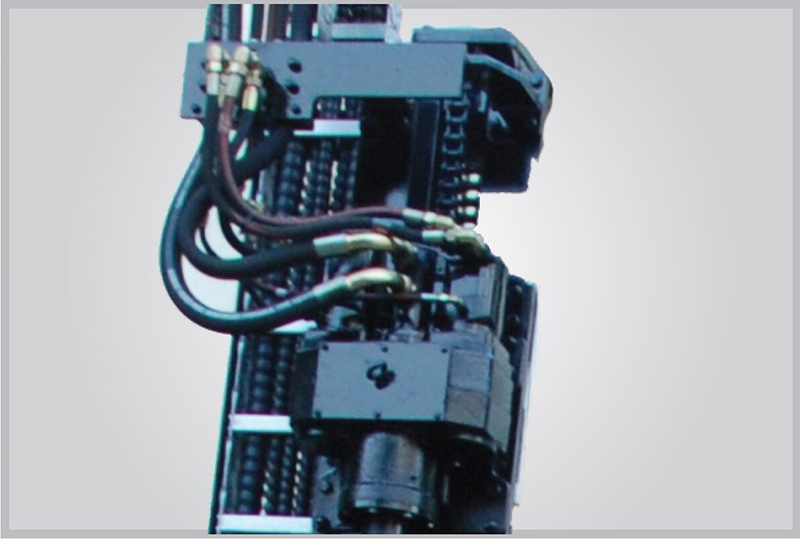

Гиратор с высоким крутящим моментом

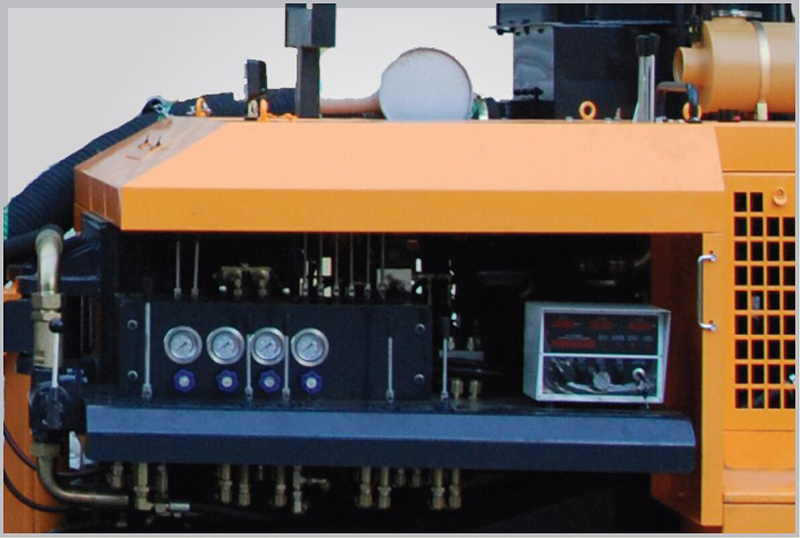

Стабильная гидравлическая система

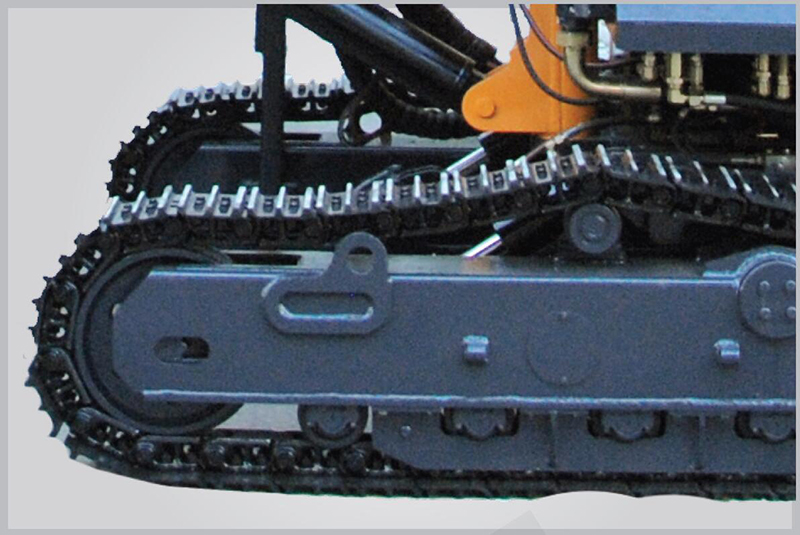

Гусеничная платформа, адаптирующаяся к любой поверхности

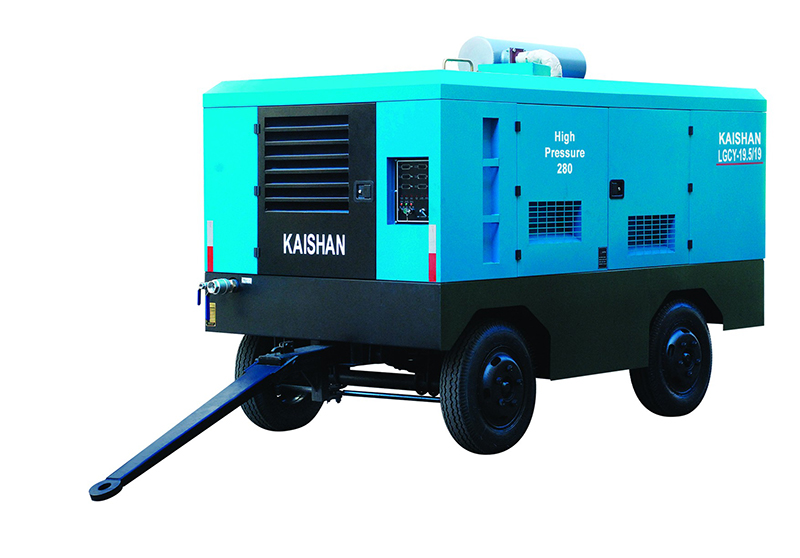

Воздушный компрессор
