Машина для возведения анкерной крепи KM211
Машина МВК на универсальном самоходном шасси, предназначена для механизации возведения винтовой анкерной крепи в горных выработках рудников и способна проходить через туннели шириной 2,5 метра и высотой 1,7 метра. Она способна возводить анкерную крепь в туннелях, ширина которых составляет более 2,5 метров, а высота - более 2,8 метров.
1. Возведение анкерной крепи
Выдвигающаяся аппарель на двух станциях оснащена кассетой с емкостью 10 анкеров, а также дополнительным модулем установки защитной сетки. Машина способна выполнять следующие задачи: бурение, плетение и установку анкеров.
2. Высокая безопасность
Рабочее место оператора расположение вдали от опасной зоны. Высокопрочный козырек над оператором обеспечивает дополнительную защиту.
3. Высокая эффективность
ударный поршень оптимизирует эффективность передачи ударной волны, что способствует более глубокому проникновению бура при меньших затратах на замену расходных частей.
4. Хороший обзор для оператора
Специальная конструкция буровой установки обеспечивает хороший обзор для оператора как при движении, так и при бурении, а полноприводное сбалансированное шасси позволяет машине беспрепятственно передвигаться по узким туннелям и труднопроходимой поверхности.
5. Широкое пространство
Большое пространство для маневра и высокая степень автоматизации установки облегчает процесс управления, повышая точность и скорость бурения.
6. Простое и удобное техническое обслуживание
Все важные детали защищены от вредного воздействия внешней среды. Эффективная конструкция буровой установки с легким доступом к основным частям обслуживания, делает техническое обслуживание легким и удобным.

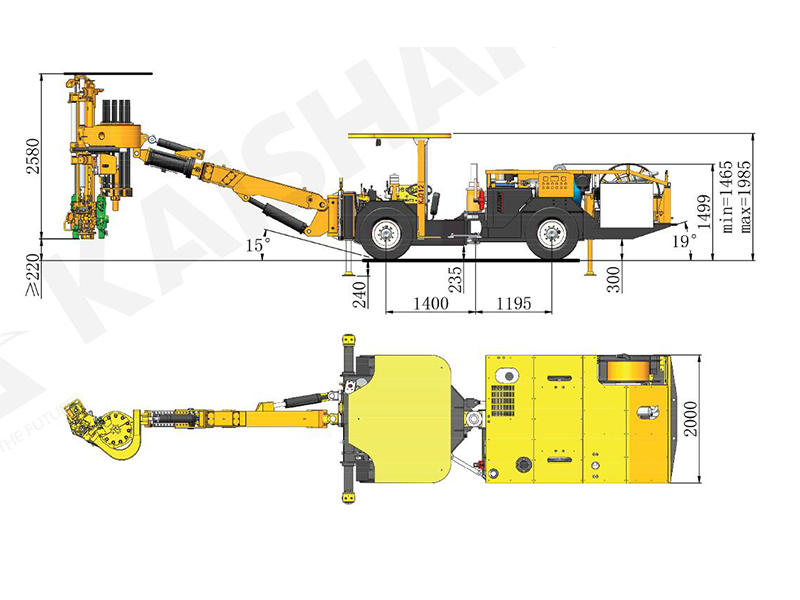

Размеры

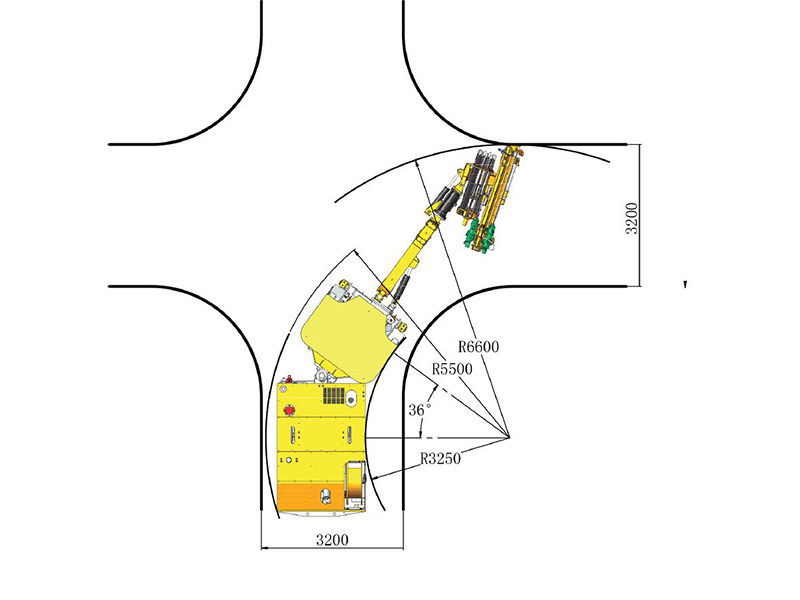

Радиус поворота
1. Габаритные размеры и масса установки
Длина:10700мм
Ширина: 2000мм
Высота:1500/2000мм
Общая масса: Около 12000кг
Скорость движения по прямой поверхности:10км/ч
Преодолеваемый подъем: 25%（14°）
2. Система подачи смазки и сжатого воздуха
Воздушный компрессор:1×JN5
Производительность компрессора: 0.5м3/мин
Давление: 6-8 бар
Устройство смазки стержня-хвостовика: Электронный насос с импульсной смазкой
Расход сжатого воздуха на смазку: 0.3м3/мин
Расход масла для смазки:180-250 г/ч
Водяной насос:1×CR3
Мощность:1.5кВт
Производительность водяного насоса: 3м3/ч
3. Обеспечение безопасности
Уровень шума:＜100дБ (A)
Защита оператора: Соответствует стандартам защиты против опрокидывания и от падения груза ROPS & FOPS
4. Ходовая часть
Дизельный двигатель: Cummins QSB3.9 -C80-31/60кВт/2200об/мин
Очистка выхлопных газов: Выхлопной катализатор
Привод: Полный привод / коробка передач
Аварийный тормоз: Гидростатический тормоз
Парковочный тормоз: Многодисковый тормоз «мокрый» (на масле)
Топливный бак: 60л
5. Буровая система
Долото:
Бурение 1×HC25/R32
Установка анкеров 1×HC25/R32
Сила удара:
Бурение 8кВт
Установка анкеров 8кВт
Ударная волна:
Бурение 65л/мин
Установка анкеров 65л/мин
Ударное давление:
Бурение 150бар
Установка анкеров 150бар
Максимальное вращательное давление:
Бурение 175бар
Установка анкеров -
Ударная частота:
Бурение 55-65Гц
Установка 55-65Гц
Крутящий момент:
Бурение 325Нм
Установка -
Диаметр отверстий:
Бурение 32-51мм
Установка -
Амплитуда вращения аппарели: 360°
Расстояние выдвижения: 480мм
Максимальная высота тоннеля: Длина буровой стрелы +1500мм
6. Электрогидравлическая
Двигатель: 45кВт
Удар / Подача / Позиционирование:
Аксиально-поршневой насос переменного рабочего объема
Вращение: Шестеренчатый насос
Точность фильтрации:10 мкм
Гидравлический масляный бак: 240л
Гидравлический охладитель: Водяной кулер
Рабочее напряжение: 380В
Частота: 50Гц
Способ зажигания: Треугольник-звезда
Кабельный барабан:1×K440
Кабельная емкость барабана:100м
Диаметр кабеля: φ28мм
Спецификация кабеля: 3×25+3G6
