Гидравлическая проходческая буровая установка KJ310 (на гусеничном ходу)
Гидравлическая проходческая буровая установка KJ310 на гусеничном ходу была специально разработана для работы в туннелях с сильным уклоном, для бурения сложных твердых пород. Она способна работать в туннеле с максимальным уклоном 25 ° в шахтах с площадью поперечного сечения 12-35 квадратных метров.
1. Высокопрочная телескопическая стрела с большой зоной покрытия; вращение на 360 ° и самовыравнивающаяся аппарель обеспечивают точное позиционирование буровой стрелы. Буровая стрела также может быть использована для бурения боковых поперечных отверстий и отверстий для анкерной крепи.
2. Большая амплитуда движения аппарели с точным позиционированием, автоматическая остановка бурения при достижении предельной глубины, продувку шлама на дне скважины и электронная импульсная смазка, обеспечивают высокую эффективность бурения;
3. Ступенчатый поршень используется для высокочастотного ударного бурения, что позволяет повысить эффективность передачи ударной энергии, повышает скорость бурения и снижает износ буровой коронки.
4. Большое пространство для маневра и высокая степень автоматизации установки позволяют оператору эффективно управлять процессом бурения и производить безопасное, быстрое и точное бурение.
5. Буровая установка обеспечивает хороший обзор для оператора. Все соответствующие детали установки находятся под надежной защитой. Эффективная конструкция буровой установки делает техническое обслуживание легким и удобным.

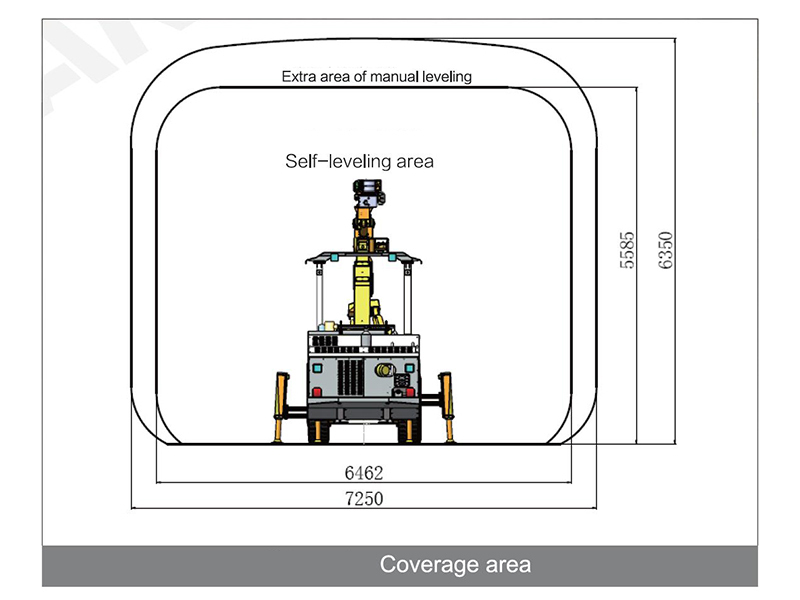

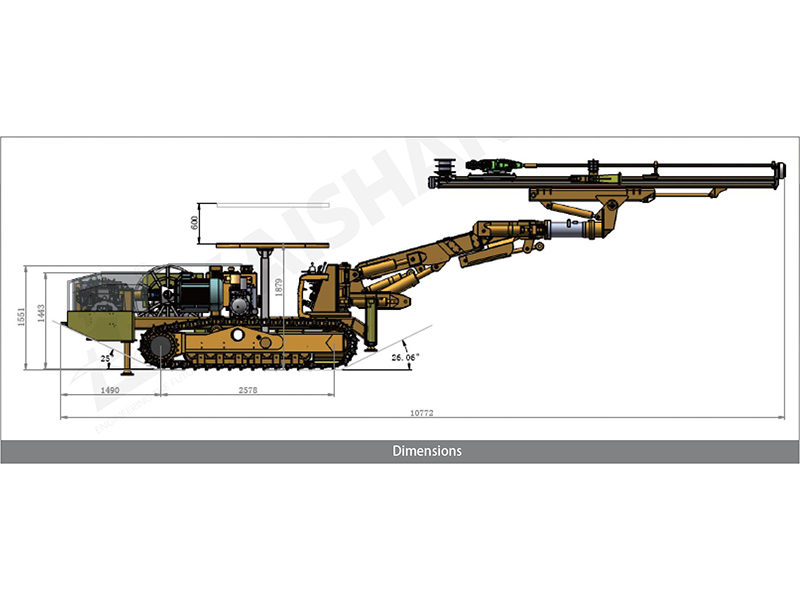

1. Габаритные размеры и масса установки
Длина: 10700мм
Ширина:1650мм
Высота:1900/2500мм
Общая масса станка: около 12000кг
Скорость движения по прямой поверхности: 2.5км/ч
Преодолеваемый подъем: 25°
2. Обеспечение безопасности
Уровень шума:＜100дБ (A)
Защита оператора: Соответствует стандартам защиты против опрокидывания и от падения груза ROPS & FOPS
3. Система подачи смазки и сжатого воздуха
Воздушный компрессор: 1*JN5
Расход масла для смазки: 180-250г/ч
Производительность компрессора: 0.5м3/мин
Давление: 6-8бар
Водяной насос:1xCR3 / 1xCR5
Мощность: 1.5кВт /5.5кВт
Производительность водяного насоса: 3м3ч / 6м3/ч
Устройство смазки стержня-хвостовика: Электронный насос с импульсной смазкой
Расход сжатого воздуха на смазку: 0.3м3/мин
4. Ходовая часть
Дизельный двигатель: Cummins QSB3.9-C80-31
60кВт，2200об/мин
Очистка выхлопных газов: Выхлопной катализатор
Стояночный тормоз: многодисковый масляный тормоз «мокрый»
Дорожный тормоз: многодисковый масляный тормоз «мокрый»
Привод: Двухскоростной
Топливный бак: 30л
5. Буровая система / Электрогидравлическая силовая установка
Долото: 1×HC50/R38 / 1×HC109/R38 / 1×HC95LM/R38
Сила удара:13кВт /18.8 кВт / 21 кВт
Ударная волна:105л/мин / 135 л/мин / 100-120 л/мин
Ударное давление:130 бар / 135 бар / 180 бар
Макс. давление вращения: 150 бар / 150 бар / 210 бар
Ударная частота: 62Гц / 47Гц / 62Гц
Крутящий момент: 325Нм / 780Нм / 764Нм
Диаметр отверстия: Φ32-76мм / Φ42-102мм / Φ42-102мм
Амплитуда вращения аппарели: 360°
Расстояние выдвижения:1600мм
Модель буровой стрелы: K 26F
Конструкция буровой стрелы: Автоматическое выравнивание
Наращивание длины стрелы:1200мм
Двигатель: 45 кВт / 55 кВт / 75 кВт
Удар / Подача / Позиционирование: Аксиально-поршневой насос переменного рабочего объема
Вращение: Шестеренчатый насос
Точность фильтрации: 10мкм
Гидравлический масляный бак: 240л
Гидравлический охладитель: Водяной кулер
Рабочее напряжение: 380В
Частота: 50Гц
Способ зажигания: треугольник-звезда
Кабельный барабан:1*F440
Кабельная емкость барабана:100м / 80m
Диаметр кабеля: Φ28мм / Φ32мм
Спецификация кабеля: 3×35+3G6 / 3×50+3G6
